Антенна Харченко

Спасибо. А в калькуляторе частота и толщина проволоки для 3ж, уже с учетом этого комментария исправлены, или опечатка?

В калькуляторе 2,5 мм проволока и 2025 МГц центральная частота. График КСВ при таких условиях можно посмотреть ниже калькулятора.

Из графика видно, что при КСВ < 2 захватывается весь 3G диапазон. Тоньше проволока - полоса уже и КСВ по краям графика выше. Приходится выбирать на какой канал настраиваться. Я считаю, что надо выбирать исходящий канал. Так легче "достучаться" до базы через толпу конкурентов и режим передающего модуля модема более комфортный. Никто же не хочет спалить модем самодельной антенной. Возможно у Huawei есть защита от высокого КСВ, не знаю.

Дело в том, что для Wi-Fi такую антенну предложил американец Маршалл. Этот диапазон она спокойно захватывает даже тонкой проволокой, а вот для UMTS-2100 уже надо провод не менее 2,5 мм. Предложена конструкция с металлической полоской шириной 8 мм . У меня есть мысль реализовать для 3G оригинальную конструкцию Харченко из трех параллельных проводов меньшего диаметра, с добавлением рефлектора конечно:

Она же годится и для цифрового телевидения в ДМВ диапазоне. Времени мало сейчас, возможно осенью сделаю.

Вопрос такой, для 4g какую частоту выбрать? чтобы не перегревался модем и т.д. ...

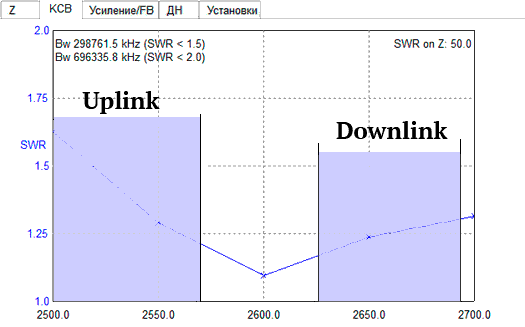

На 4G-LTE в диапазоне 2500-2700 Мгц при том же диаметре провода 2,5 мм нужно выбрать центральную частоту 2600 Мгц (как в калькуляторе), график КСВ выглядит так:

Калькулятор выдает диаметр провода 2 мм. При таком диаметре КСВ на краях не выше 1,6 (на нижнем краю такой же, на верхнем чуть выше). Так что в этом диапазоне антенна менее критична к параметрам, почти как в Wi-Fi. Можно брать провод от 2-2,5 мм и рассчитывать на частоту 2600 Мгц.

Кабель RG174 50ом подойдёт?

Ну смотрите сами. Затухание у RG174 на 2,6ГГц около 1,85 дБ/м и уже на 5 м длины он съест почти все усиление антенны. Такие тонкие кабели нельзя примнять, почитайте статью .
