Согласование и симметрирование

До Маяка 5м до счетчика 40см

Без антены на родной антене (немного подпорченной) с хвостиком коннектором


Модуль маяк для измерений
RSSI : RSSI=-79
RSSI : RSSI=-75
RSSI : RSSI=-73
RSSI : RSSI=-75
RSSI : RSSI=-76
RSSI : RSSI=-74
RSSI : RSSI=-73
Счетчик
RSSI : RSSI=-77





С антеной "палка" через хвостик коннектор параллельно встроенной антене

Счетчик
RSSI : RSSI=-67
Модуль маяк
RSSI : RSSI=-71
RSSI : RSSI=-67
RSSI : RSSI=-70
RSSI : RSSI=-66







До Маяка 5м до счетчика 4м и стена 0.4м из керамзитоблока

С антеной "палка" через хвостик коннектор параллельно встроенной антене

Счетчик
RSSI : RSSI=-90
Маяк
RSSI : RSSI=-76
RSSI : RSSI=-74
RSSI : RSSI=-89
RSSI : RSSI=-70




Антенна очки bi-loop в сторону Маяка горизонтально

Маяк
RSSI : RSSI=-64
RSSI : RSSI=-65
RSSI : RSSI=-65
RSSI : RSSI=-69
Счетчик
RSSI : RSSI=-87


Антена bi-loop в сторону счетчика горизонтально


Счетчик
RSSI : RSSI=-83
Маяк
RSSI : RSSI=-71
RSSI : RSSI=-71
RSSI : RSSI=-74

Стало понятно ещё меньше.

Какую антенну надо?
1) поляризация - линейная (V или H) или круговая (как у спиральной антенны)
2) какой длины будет кабель от антенны до устройства "в продакшене"
3) какие требования к диаграмме направленности антенны - всенапраленная (изотропная), узкий блинчик прижатый к горизонту (как у коллинеарок), сектор (минимальный раскрыв по высоте, но большой горизонтальный угол 40-120 градусов), максимально узкий точка-точка (пофиг как лишь бы побольше dBi)
4) какой диапазон частот рабочий в устройства

Нужно поймать сигнал от слабых BLE BlueTooth устройства которое вещает 1 раз в 10 сек.

Устройство находится за стенами внутри квартиры. Моя задача выловить его хотя бы с лестничной клетки.

Штатная родная антенна ESP-32 ловит его на 5м сквозь одну стену на пределе чувствительности -92...-96 ДБи

С антенной Bi-Loop я вижу устройство на расстоянии 7м и сквозь одну стену.

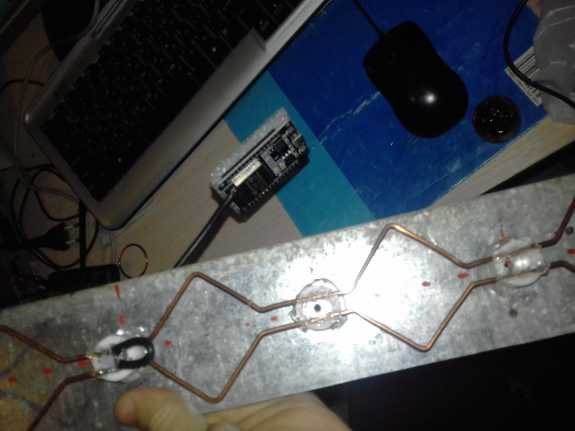

Конструкция состоит из антенны и модуля. Т.е я хочу приделать модуль на дифлектор с обратной стороны. Длина кабеля порядка 10см. Т.е качеством кабеля и длинной можно пренебречь

Насчет направленности ничего не могу сказать. Готов выслушать Ваши советы.

Цель уловить слабый сигнал сквозь стены.
Сложность в том что BLE работает в WiFi диапазоне и соответственно в домах и квартирах эти роутеры и телефоны будут сильно мешать.

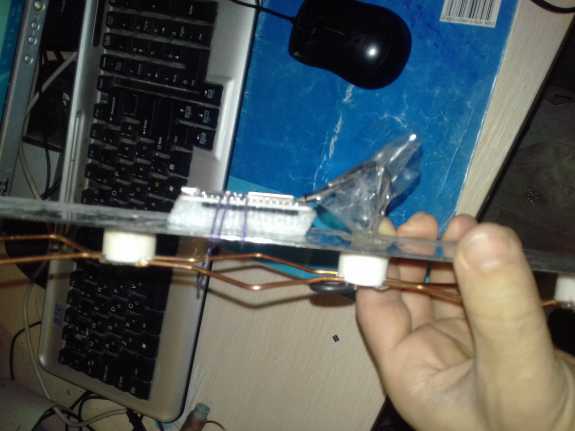

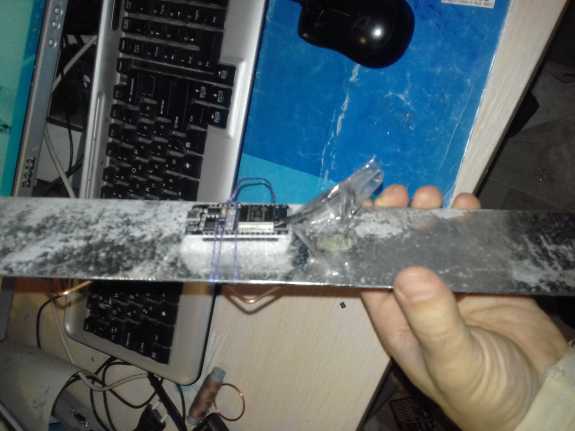

В данный момент к Quados сзади приделан модуль

Ruslan пишет: В данный момент к Quados сзади приделан модуль

www.lan23.ru/forum/showthread.php?t=8514...iewfull=1#post142963

www.lan23.ru/forum/showthread.php?t=7195...iewfull=1#post144159

У меня вопрос по антенне "Зигзаг Ховермана". В статье об этой антенне есть фотография, на которой видно, что кабель снижения подпаян непосредственно к точкам питания. Между тем волновое сопротивление антенны 300 Ом. Как правильно подключить? Предполагаю - нужно полуволновое U- колено?
