ТЕМА: 50 Ом на плате с деталями

50 Ом на плате с деталями 8 мес. 4 дн. назад #551

  • Andrey
  • Andrey аватар
  • Не в сети
  • Новый участник
  • Сообщений: 2
  • Репутация: 0
Всем привет!

Мне нужно вывести сигнал с LTE-модуля на антенну. В рекомендациях изготовителя сказано:

1. Волновое сопротивление дорожек от модуля до разъема должно быть 50 Ом. Тут всё понятно.

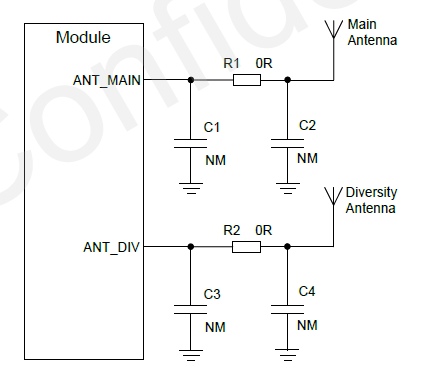

2. Между модулем и разъемом для подключения антенны должна быть следующая цепочка:


Как соотнести эту цепочку с расчетом волнового сопротивления?
Администратор запретил публиковать записи гостям.

50 Ом на плате с деталями 8 мес. 4 дн. назад #552

  • yurik82
  • yurik82 аватар
  • Не в сети
  • Модератор
  • Сообщений: 102
  • Спасибо получено: 10
  • Репутация: 11
Andrey пишет:
В рекомендациях изготовителя сказано:
Изготовителя чего?

Andrey пишет:
Как соотнести эту цепочку с расчетом волнового сопротивления?
общее название такого вида трансформаторов импеданса - RLC согласователи
конкретно этот подтип - П-согласование (Pi-matching)
Для расчета C1, L, C2 необходимо знать:
1) комплексное волновое сопротивление трансивера (Zsrc)
2) частоту расчета (схема узкополосная)
3) комплексное волновое сопротивление антенны (Zload)

Администратор запретил публиковать записи гостям.
Спасибо сказали: Andrey

50 Ом на плате с деталями 8 мес. 4 дн. назад #553

  • Andrey
  • Andrey аватар
  • Не в сети
  • Новый участник
  • Сообщений: 2
  • Репутация: 0
yurik82 пишет:
Andrey пишет:
В рекомендациях изготовителя сказано:
Изготовителя чего?

Andrey пишет:
Как соотнести эту цепочку с расчетом волнового сопротивления?
общее название такого вида трансформаторов импеданса - RLC согласователи
конкретно этот подтип - П-согласование (Pi-matching)
Для расчета C1, L, C2 необходимо знать:
1) комплексное волновое сопротивление трансивера (Zsrc)
2) частоту расчета (схема узкополосная)
3) комплексное волновое сопротивление антенны (Zload)


Этот модуль: www.quectel.com/UploadImage/Downlad/Quectel_EC25_Hardware_Design_V1.3.pdf

А как соотносить геометрию дорожек с расположением контактных площадок элементов RCL-согласователя? Этот согласователь, насколько я понимаю, нельзя лепить абы как с точки зрения не только номиналов, но и топологии.
Администратор запретил публиковать записи гостям.

50 Ом на плате с деталями 8 мес. 4 дн. назад #554

  • yurik82
  • yurik82 аватар
  • Не в сети
  • Модератор
  • Сообщений: 102
  • Спасибо получено: 10
  • Репутация: 11
Andrey пишет:
Этот модуль: www.quectel.com/UploadImage/Downlad/Quectel_EC25_Hardware_Design_V1.3.pdf

А как соотносить геометрию дорожек с расположением контактных площадок элементов RCL-согласователя? Этот согласователь, насколько я понимаю, нельзя лепить абы как с точки зрения не только номиналов, но и топологии.

В мануале написано что выход на пинах 35 и 49 уже приведен к 50 Ом, поэтому подключается к 50 Ом антенне напрямую.

В мануале написано, что для возможности согласования с другими антеннами необходимо предусмотреть на PCB монтажные площадки под пи-согласователь.

99% LTE модемов в мире соединены с интегрированными антеннами типа PIFA или монополь, у которых волновое сопротивление 25-35 Ом. Для снижения КСВ с 50 Омным модемом внедряют пи-согласователь

Номиналы пи-элементов должен предоставить разработчик антенны
Последнее редактирование: 8 мес. 4 дн. назад от yurik82.
