Wi-Fi/3G "пушка"

Зеркало диаметром 0.6 м имеет теоретический предел направленности 21.4 dBi @ 1880 MHz и 20.6 dBi @ 1710 MHz

Лучшие модели оптимизированных облучателей (которые использует NASA) могут иметь КИП=60-70%
Дешманские и простые самодельные облучатели обычно имеют от 40 до 55%.
Из пушек оптимально будет 5-дисковая пушка (3 директора, рефлектор, активный диск), с ней КИП будет на глаз 50%, т.е. 17.6-18.4 dBi @ 1710-1880 MHz

Ну, мне далеко до НАСА, и даже до дешманских можно и простым самодельным обойтись попробывать. Ведь есть у бестера облучатель, достаточно комапктный. По виду там диска 3- стоит не более.

Минимально возможное количество дисков по этой схеме - 4 штуки (рефлектор, активный диск, 2 директора).

Дело в том, что первый директор в схеме Бестер на самом деле не совсем директор.
Это двойной активный диск (многоэтажный патч), где второй диск меньшего диаметра очень близко к первому расширяет полосу системы. Участия в создании направленности он не берёт (не является замедляющей структурой Уда-Яги).

Антенна будет работать даже если оставить только рефлектор и двойной-вибратор (3 диска) без директоров. Но для оптимальной работы именно как облучателя - антенна должна иметь ПОСТОЯННОЕ положение фазового центра. Если есть хотя бы 1 директор (замедляющий) тогда он среди прочего выполняет и функцию стабилизации центра (он перестает двигаться на разных частотах), а его положение я показал по предыдущей ссылке).

Поэтому минимальное количество дисков - 4 (рефлектор, двойной вибратор и 1 директор). Так сделан облучатель Бестер.

Зеркала бывают с разным фокусным расстоянием. Прямофокусные бывают от F/D=0.35 до 0.5
Оффсетные бывают от 0.5 до 0.7

4-дисковый бестер покажет оптимальные результаты на короткофокусных антеннах с F/D=0.4-0.5
На более длиннофокусных он формирует слишком широкий луч и часть энергии будет "переливаться за края" (проходить мимо зеркала).
Если оффсетка 0.5 (такие бывают например у Супрала) то можно обойтись и минимальным количеством дисков.
На более длинных (спутниковые чаще всего 0.65) желательно снизить перелив добавив пару директоров (я бы делал 4 штуки, т.е. суммарно 6 блинов: 1 рефлектор, двойной вибратор и 3 директора)

Ого. Спасибо за столь развернутый ответ. Познаваетльно. Надо будет осмыслить полученную информацию.
Грубо, говоря из этой схемы ypylypenko.livejournal.com/85351.html убираем 6 директров. И как повлияет пластмассовый колпак если накрывать, ведь он может ухудшить примем существенно или ошибаюсь?

Рио пишет: Хочу пересобрать на 2100 по вашим чертежам без гаек.

Отписываюсь как было решено.
Пересобрал антенну по вашим расчетам из оцинковки - эффект был, но ничтожный.

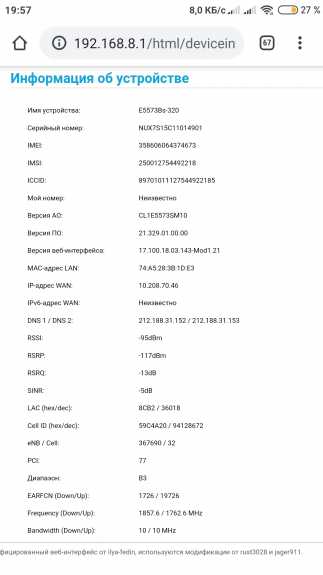

И вот недавно приобрел прошитый имобильный роутер MegaFon MR150-3-1DE3, он же Хуавей E5573Bs-320, и через пигтейл к антенне.


По началу изменений не последовало, но копаясь в настройках решил ещё раз проверить частоты. Отрубал/врубал частоты по очереди и случайно получил 4g. Сначала не поверил, но все правильно... Частота оказалась 1800.
Забавно что модем МТС827F ээна этой частоте ничего не нашел.

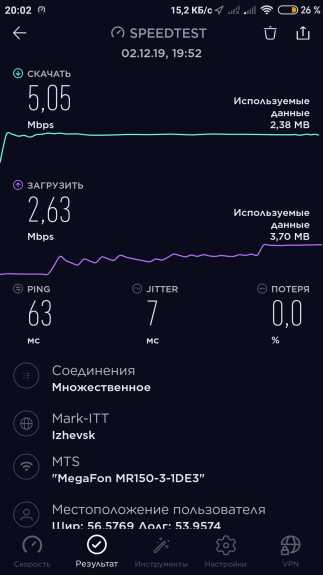

Короче скорость начала упираться в предел тарифа 5 Мб/с на прием и 2,5 на отдачу.

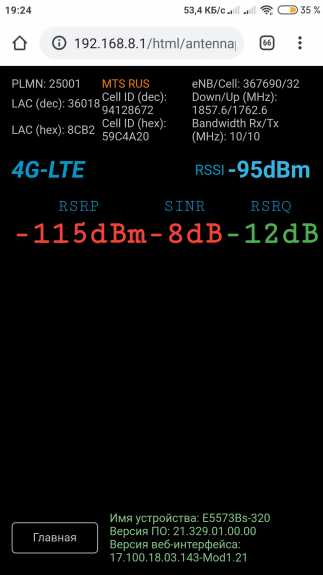

Я 2 года бился не в ту частоту. Щас 2 палки 4g стабильно.


Переделаю антенну на 1800.

Вывод. Тщательно проверяйте частоту.

yurik82 пишет: Другую, более тщательно рассчитанную

Посоветуйте пожалуйста пару чертежей для рук средней прямости. На 1800/2100 для мобильного роутера.
